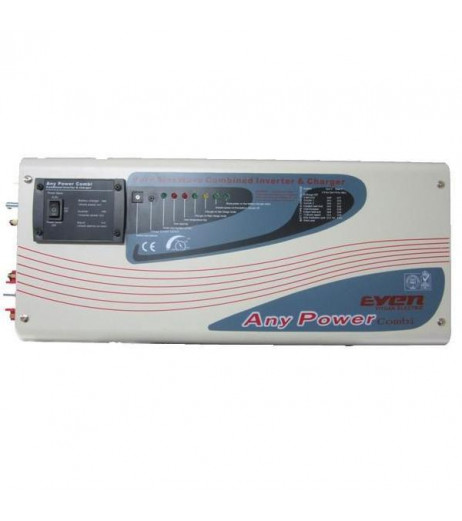

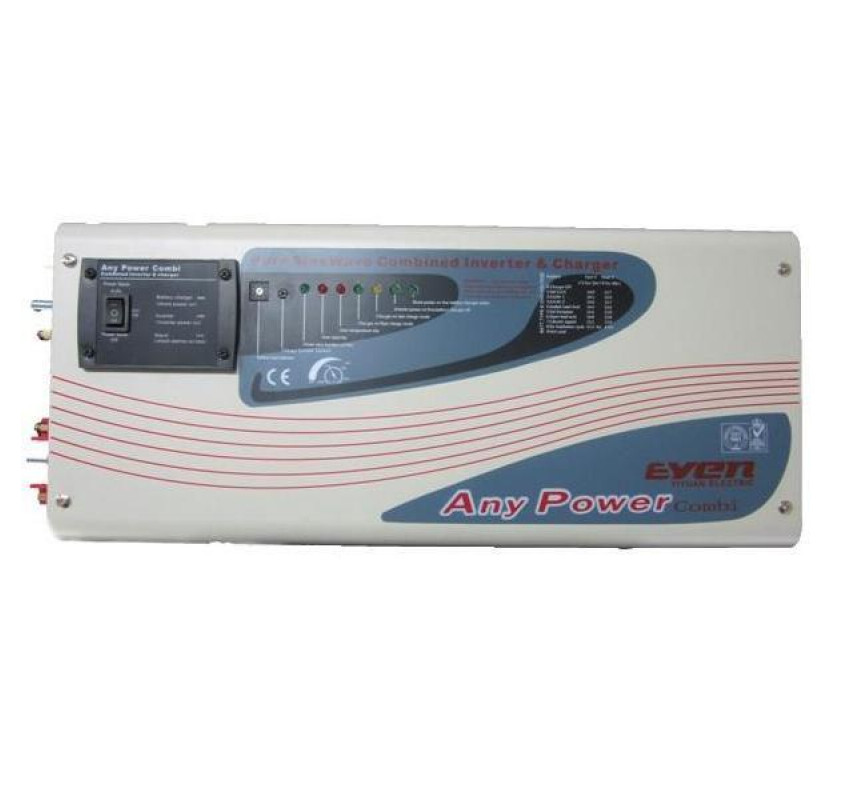

Джерела безперебійного живлення серії APS – це високоякісні багатофункціональні пристрої, призначені для створення систем гарантованого електроживлення приватних будинків, котеджів та об'єктів міні-бізнесу. Цей продукт поєднує в собі інвертор - перетворювач постійного струму DC в змінний AC з чистою синусоїдою та потужний зарядний пристрій, здатний швидко зарядити акумуляторні батареї великої ємності, а також стабілізатор напруги. Така комбінація дозволяє створити систему безперебійного електроживлення потужністю від 1 до 6 кВт з більшим часом автономної роботи, що значно підвищуватиме якість електроживлення Вашого об'єкта.

Основні переваги гібридних інверторів серії APS:

1. Стабілізація вихідної напруги 220 ± 10% 50 Гц ± 0.3 Гц.
2. Наявність ECO-режиму, що дозволяє максимально знизити споживання електроенергії. Це досягається наявністю можливості встановити пріоритетність електроенергії (генератора) або альтернативного джерела електроенергії (акумулятори). Якщо встановлено пріоритет альтернативного джерела енергії, то в першу чергу використовується енергія, запасена в акумуляторах і лише при досягненні напругою на акумуляторі напруги відключення навантаження (10,5В), інвертор перемикає навантаження на мережеву електрику.
3. Висока перевантажувальна здатність інвертора – до 300% номінальної потужності (протягом 20 сек.).
4. Максимальна потужність інвертора у режимі транзиту-8800Вт.
5. Висока швидкість перемикання на роботу від батарей – 5-10 мс;
6. Дуже економічний в енергозберігаючий режим роботи - функція зниження власного споживання при навантаженні думки 25 Вт.
7. Інтелектуальний зарядний пристрій забезпечує трикроковий заряд акумуляторних батарей. Існує 8 програм заряду, кожна з яких розрахована на конкретний тип акумуляторних батарей, серед яких - AGM, GEL, заливні АКБ та інші.
8. Потужний зарядний пристрій дозволяє швидко заряджати акумуляторні батареї.
9. Багаторівнева система захисту від навантаження, перенапруги та КЗ, від змін частоти та ін.

Панель для підключень до інвертора виглядає так.

1. DC Terminal - Виведення постійного струму
2. RJ11 Remote Port – порт управління RJ11
3. DC Fan – Вентилятор постійного струму
4. DIP-Switch – DIP-перемикач
5. DIP-Switch (Battery/AC Priority) - DIP-перемикач (Пріоритет змінного струму/акумулятора)
6. Grounding Terminal - Виведення заземлення
7. Inverter Output Circuit Breaker – Автоматичний вимикач вихідного струму інвертора
8. Charger Input Circuit Breaker – Автоматичний вимикач живлення зарядного пристрою інвертера
9. AC Terminal - Виведення змінного струму
10. Auto Gen Start (Optional) - Порт запуску електрогенератора

Приклад схеми підключення Гібридного Джерела безперебійного живлення із чистою синусоїдою з функцією стабілізатора

Схема електричних з'єднань Гібридного Джерела безперебійного живлення із чистою синусоїдою з функцією стабілізатораОпис схеми

ДБЖ - Інвертор
СЕ - Прилад обліку електроенергії
ТГ - Паливна електростанція (з дистанційним запуском)
АВР - Автоматичне реле вибору лінії живлення
АКБ - Акумуляторна батарея
ДУ - Пульт дистанційного керування
F1 - Автоматичний вимикач 10А - 40А
F2 - Автоматичний вимикач 10А - 40А
F3 - Автоматичний вимикач 10А - 40А
F4 - Автоматичний вимикач 10А - 40А

У пропонованій схемі мережна напруга надходить на інвертор AC INPUT через автоматичне реле вибору лінії живлення. До другого входу реле підключено паливну електростанцію (дизель - генератор, бензо - електрогенератор) з функцією дистанційного старту.

Мережа гарантованого живлення стабілізованою напругою 220В підключена до виходу інвертора AC OUTPUT.
Для навантажень працюючих із зануленням нейтрального дроту (газові котли, сенсорні вимикачі, резервуарні насоси) допускається заземлення нейтралі на контур робочого заземлення (показано пунктиром)

Світлодіодні індикатори Гібридного Джерела безперебійного живлення із чистою синусоїдою з функцією стабілізатора

Технічні характеристики Джерела безперебійного живлення з чистою синусоїдою з функцією стабілізатора APS 1500W-24V, 1500Вт, 24В наведені у таблиці.
