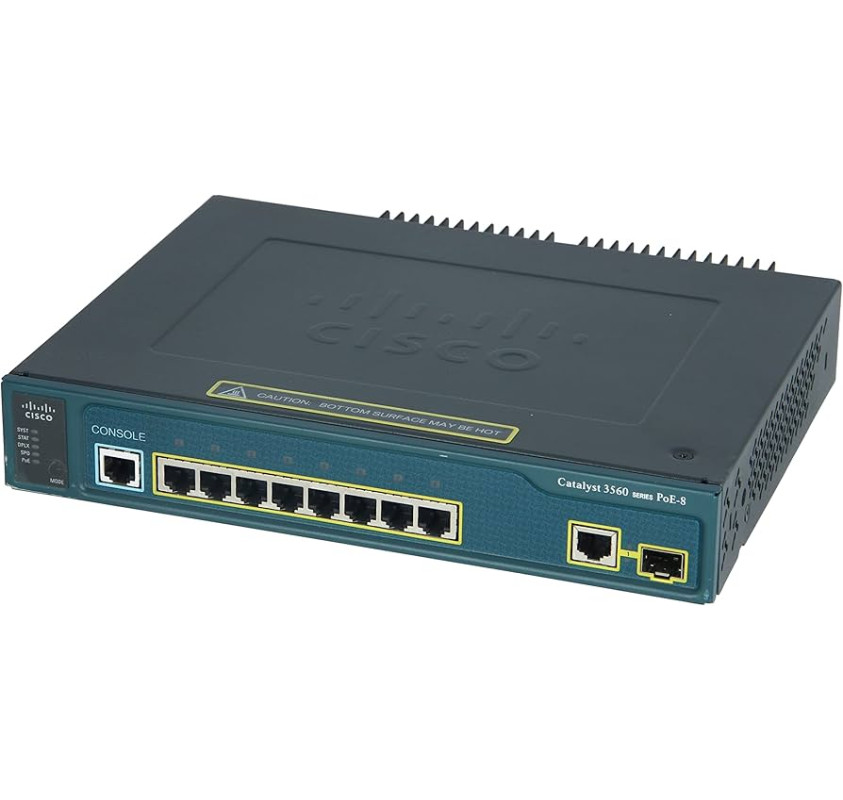

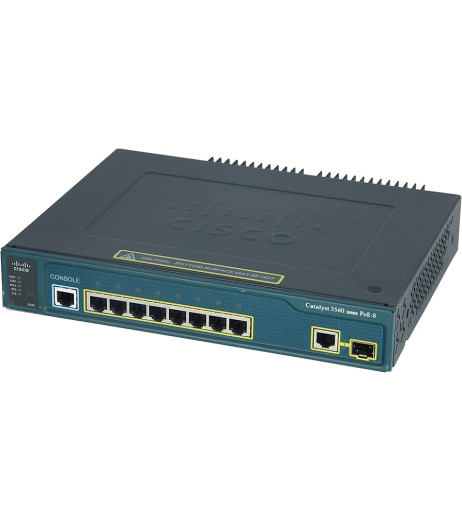

Cisco WS-C3560-8PC-S - 8-портовий Fast Ethernet з підтримкою PoE керований комутатор серії Catalyst 3560 з додатковим портом подвійного призначення (10/100/1000 або SFP) та IP Base. Бюджет PoE складає 124 Вт. Комутатор компактний без вентилятора. Сімейство керованих нестекованих комутаторів 2-го рівня (комутація на основі MAC-адрес) і 3-го рівня (динамічна і статична маршрутизація на основі IP-адрес) з підтримкою додаткових груп3 і сервісів4. Відповідно до рекомендацій виробника, ці комутатори призначені для використання в мережах розміром понад 250 користувачів, а також у тих випадках, коли необхідно забезпечити підвищену надійність, безпеку та масштабованість.

Серія 3560 включає стомегабітні та гігабітні комутатори. Стомегабітні моделі мають 24 або 48 "мідних" портів Fast Ethernet, а також 2 або 4 SFP-порти Gigabit Ethernet відповідно для висхідних з'єднань. Гігабітні моделі мають 24 або 48 "мідних" портів Gigabit Ethernet, а також 4 гігабітні SFP-порти для з'єднань з ядром мережі. Відмінною особливістю серії 3560 є підтримка стандарту Power over Ethernet (IEEE 802.3af). За допомогою даної технології можна забезпечити електроживленням різні мережеві пристрої (бездротові точки доступу, IP-телефони, відеокамери) безпосередньо через мережеве підключення, що особливо зручно, коли запитати їх від електричної мережі проблематично. Управління комутаторами здійснюється за WEB-інтерфейсом (через мережне підключення) або по інтерфейсу.

Комутатори серії 3560 забезпечують швидке розгортання та просте управління мережевою інфраструктурою, підвищений рівень готовності, керованості та безпеки. Є можливість підключення резервного джерела живлення постійного струму.

Комутатори сімейства мають виконання для встановлення в стійку, висота 1U.

Високошвидкісна маршрутизація трафіку: завдяки технології Cisco Express Forwarding (CEF) серія Catalyst 35. ПО SMI підтримує статичну, RIPv1 і RIPv2 маршрутизацію, а EMI - ще й OSPF, IGRP, EIGRP, а також маршрутизацію multicast трафіку (PIM, DVMRP, IGMP snooping)
Висока безпека: підтримка протоколу 802.1x, функціональність ного на другому рівні (VLAN ACL), на третьому і четвертому рівнях (Router ACL), а також Port-based ACLs (PACL) і Time-based ACL. Висока доступність: для захисту від збоїв внутрішніх блоків живлення комутатори Catalyst 3560 підтримують резервну систему живлення Cisco Redundant Power System 675, RPS 682, 2. , функціональність UplinkFast, HSRP, UDLD, Aggressive UDLD, Switch port Auto-recovery

Підтримка якості обслуговування (QoS): класифікація трафіку по полях DSCP або 802.1p (CoS), стандартні та розширені списки доступу для виділення заданого. Існує можливість визначення максимальної смуги для певного виду трафіку, а також виділення гарантованої смуги CIR

Відмінна керованість: впроваджене в комутатор ПЗ Cisco CMS, підтримка CiscoWorks, підтримка SNMP версій 1, 2, 3, span="2"> ФІЗИЧНІ ХАРАКТЕРИСТИКИ Розміри (ширина x глибина x висота), см 27 x 23 x 4.4 Вага, кг td> Потужність: 204 Вт
AC: 100 - 240 В (автовизначення), 2.5 - 1.3 А, 50 - 60 Гц
PoE: 124 Вт Індикатори статусу На кожному порту: цілісність, цілісність, цілісність, PoE, відключення PoE
Стан системи: система, стан з'єднання, дуплекс, швидкість, PoE ХАРАКТЕРИСТИКИ ПАМ'ЯТІ пам'ять > 32 МБ ІНТЕРФЕЙСНІ ПОРТИ Мідні інтерфейси 8 x RJ-45 Ethernet 10/100
Підтримка PoE на всіх 8 портах />

• 1 x RJ-45 10/100/1000BASE-T
• 1 x SFP 1000BASE-T
Інші інтерфейси 1 x консольний порт ІННОСТІ Підтримувані стандарти IEEE 802.1s
IEEE 802.1w
IEEE 802.1x
IEEE 802.3ad
IEEE 802.3af
IEEE 802.3x IEEE 802.3x і 1000BASE-T
IEEE 802.1D Spanning Tree Protocol
IEEE 802.1p CoS приоритизація
IEEE 802.1Q VLAN
Специфікація IEEE 802.3 10BASE-T<0 /3 іфікація IEEE 802.3ab 1000BASE-T
Стандарти RMON I та II
SNMPv1, SNMPv2c, та SNMPv3 Продуктивність Матриця комутації: 32 Гбіт/с
Неблокована комутація на швидкості 2.7 мільйонів пакетів/с (розмір пакетів 64 байта)
Можливість налаштування до 12000 MAC-адрес
Можливість налаштування до 11000 однонаправлених маршрутів
9000 байт, з максимальним кадром Ethernet 9018 байт (Jumbo frames) на портах Gigabit Ethernet, до 1546 байт для маркованих кадрів Multiprotocol Label Switching (MPLS) на портах 10/100 тримка IEEE 802.3af та попереднього стандарту Cisco PoE
Автоматичне налаштування та оновлення образа
Автоматична настройка DHCP
Автоматична настройка QoS (Auto QoS)
Автоматичне визначення швидкості на кожному порту 10/100
Автоматичний вибір режиму дуплексу
Dynamic Trunking Protocol (DPA)
Port Aggregation Protocol DHCP-сервер
DHCP Relay
Підтримка з'єднувального кабелю SFP
Налаштування за умовчанням
Автоматичне визначення кросовер (Auto-MDIX)
Time-domain reflectometer (TDR) >
• Технології Cisco UplinkFast та BackboneFast
• IEEE 802.1w Rapid Spanning Tree Protocol
• Пер-VLAN Rapid Spanning Tree Plus (PVRST+)
• Сісток Hot Standby Router Protocol (HSRP)
• Unidirectional Link Detection Protocol (UDLD) та Aggressive UDLD
• Автоматичне відновлення портів
• Cisco Redundant Power System ting (ECR)
• Агрегація смуги пропускання до 8 Гбіт/с з використанням технології Cisco Gigabit EtherChannel і до 800 Мбіт/с з використанням технології Fast EtherChannel

Процедура тична, RIPv1, RIPv2 та RIPng)
• Policy-Based Routing (PBR)
• Внутрішньомережна маршрутизація
• Можливість передачі не IP-трафіку між двома VLAN

• Можливість штормового контролю на кожному порту під час широкомовлення та одноадресної передачі
• IEEE 802.1d Spanning Tree Protocol
• IEEE 802.1s Multiple Spanning Tree Protocol
• VPN routing/forwarding (VRF)-Lite
• Local Proxy Address Resolution Protocol (ARP) та приватний кордон VLAN
• Мінімізація VLAN1
• VLAN Trunking Protocol (VTP)
• Internet Group Management Protocol v3 (IGMP) Snooping для IPv4 та IPv6 MLD v1 та v2 Snooping
• Фільтрування IGMP
• Multicast VLAN registration (MVR)
QoS Стандарт 802.1p CoS і класифікація DSCP
QoS ACL
Чотири вихідні черги на кожному порту

Суворий пріоритет черги
Функція Cisco CIR
Можливість обмеження трафіку за ознаками: MAC-адресою, IP-адресою, номерами портів TCP/UDP з використанням списків доступу
Асинхронні прийом та передача даних
Можливість налаштування до 64 політик на кожному порті Fat Et безпека IEEE 802.1x
IEEE 802.1x з призначенням VLAN
IEEE 802.1x з голосовою VLAN
IEEE 802.1x та безпека портів
IEEE 802.1x з гостьовою VLAN
Веб-автентифікація для не клієнтів 802.1x
Многодоменная аутенти VLAN ACLs (VACL)
Стандартна і розширена безпека маршрутизації (RACL)
Списки доступу, що залежать від портів (PACL), для інтерфейсів 2 рівня
Однонаправлена фільтрація MAC-адрес
SSHv2, Kerberos, і SNMPv3
witched Port Analyzer (SPAN)
Аутентифікація TACACS+ та RADIUS
Оповіщення про MAC-адреси
Dynamic ARP Inspection (DAI)
DHCP snooping
Безпека джерел IP
DHCP Interface Tracker (Option 82)
Безпека портів
Довірена межа
Багаторівнева безпека
BP Динамічні VLAN
Cisco Network Assistant
Підтримка до 2000 наполегливих пунктів (ACE) Управління Особливості керування:

• CLI li> Шаблони для керування базою комутації
• Generic On-Line Diagnostic (GOLD)
• Канали VLAN
• Підтримка до 1024 VLAN і до 128 ступенів spanning-tree
• Підтримка до 4000 ідентифікаторів VLAN
• Remote SPAN (RSPAN)
• Embedded Remote Monitoring (RMON)
• Domain Name System (DNS)
• Trivial File Transfer Protocol (TFTP)
Cisco Network Assistant Software:

• Підтримка адміністрування до 250 користувачів
• Зручний графічний інтерфейс
• Підтримка багаторівневого налаштування
• Можливість налаштування кількох пристроїв та портів
• Система оповіщень
Підтримка CiscoWorks:

• Підтримка SNMP v1, v2c, v3 та Telnet
• Cisco Discovery Protocol версій 1 і 2
• LAN Management Solution
