Протоколи

● Стандарти Fibre Channel

● FC-PH, версія 4.3 (ANSI INCITS 230-1994)

● FC-PH, поправка 1 (ANSI INCITS 230-1994/AM1-1996)

● FC-PH, поправка 2 (ANSI INCITS 230-1994/AM2-1999)

● FC-PH-2, версія 7.4 (ANSI INCITS 297-1997)

● FC-PH-3, версія 9.4 (ANSI INCITS 303-1998)

● FC-PI, версія 13 (ANSI INCITS 352-2002)

● FC-PI-2, версія 10 (ANSI INCITS 404-2006)

● FC-PI-3, версія 4 (ANSI INCITS 460-2011)

● FC-PI-4, версія 8 (ANSI INCITS 450-2008)

● FC-PI-5, версія 6 (ANSI INCITS 479-2011)

● FC-PI-6 (ANSI INCITS 512-2015)

● FC-FS, версія 1.9 (ANSI INCITS 373-2003)

● FC-FS-2, версія 1.01 (ANSI INCITS 424-2007)

● FC-FS-2, поправка 1 (ANSI INCITS 424-2007/AM1-2007)

● FC-FS-3, версія 1.11 (ANSI INCITS 470-2011)

● FC-FS-4

● FC-LS, версія 1.62 (ANSI INCITS 433-2007)

● FC-LS-2, версія 2.21 (ANSI INCITS 477-2011)

● FC-LS-3, включає версію 3.53

● FC-SW-2, версія 5.3 (ANSI INCITS 355-2001)

● FC-SW-3, версія 6.6 (ANSI INCITS 384-2004)

● FC-SW-4, версія 7.5 (ANSI INCITS 418-2006)

● FC-SW-5, версія 8.5 (ANSI INCITS 461-2010)

● FC-SW-6

● FC-GS-3, версія 7.01 (ANSI INCITS 348-2001)

● FC-GS-4, версія 7.91 (ANSI INCITS 387-2004)

● FC-GS-5, версія 8.51 (ANSI INCITS 427-2007)

● FC-GS-6, версія 9.4 (ANSI INCITS 463-2010)

● FC-GS-7, включає версію 10.8

● FCP, версія 12 (ANSI INCITS 269-1996)

● FCP-2, версія 8 (ANSI INCITS 350-2003)

● FCP-3, версія 4 (ANSI INCITS 416-2006)

● FCP-4, версія 2b (ANSI INCITS 481-2011)

● FC-SB-2, версія 2.1 (ANSI INCITS 349-2001)

● FC-SB-3, версія 1.6 (ANSI INCITS 374-2003)

● FC-SB-3, поправка 1 (ANSI INCITS 374-2003/AM1-2007)

● FC-SB-4, версія 3.0 (ANSI INCITS 466-2011)

● FC-SB-5, версія 2.00 (ANSI INCITS 485-2014)

● FC-BB-6, версія 2.00 (ANSI INCITS 509-2014)

● FC-BB-2, версія 6.0 (ANSI INCITS 372-2003)

● FC-BB-3, версія 6.8 (ANSI INCITS 414-2006)

● FC-BB-4, версія 2.7 (ANSI INCITS 419-2008)

● FC-BB-5, версія 2.0 (ANSI INCITS 462-2010)

● FC-VI, версія 1.84 (ANSI INCITS 357-2002)

● FC-SP, версія 1.8 (ANSI INCITS 426-2007)

● FC-SP-2, версія 2.71 (ANSI INCITS 496-2012)

● FAIS, версія 1.03 (ANSI INCITS 432-2007)

● FAIS-2, версія 2.23 (ANSI INCITS 449-2008)

● FC-IFR, версія 1.06 (ANSI INCITS 475-2011)

● FC-FLA, версія 2.7 (INCITS TR-20-1998)

● FC-PLDA, версія 2.1 (INCITS TR-19-1998)

● FC-Tape, версія 1.17 (INCITS TR-24-1999)

● FC-MI, версія 1.92 (INCITS TR-30-2002)

● FC-MI-2, версія 2.6 (INCITS TR-39-2005)

● FC-MI-3, версія 1.03 (INCITS TR-48-2012)

● FC-DA, версія 3.1 (INCITS TR-36-2004)

● FC-DA-2, версія 1.06 (INCITS TR-49-2012)

● FC-MSQS, версія 3.2 (INCITS TR-46-2011)

● Класи обслуговування Fibre Channel: клас 2, клас 3 і клас F

● Типи стандартних портів Fibre Channel: E, F і B

● Розширені типи портів Fibre Channel: SD, ST і TE

● FC-NVMe

● Внутрішньосмугове керування за допомогою IP через Fibre Channel (RFC 2625)

● IPv6, IPv4 і протокол розпізнавання адрес (ARP) через Fibre Channel (RFC 4338)

● Велика кількість баз даних TCP/IP, SNMPv3 і віддаленого моніторингу (RMON) на основі стандартів IETF

Порти Fibre Channel

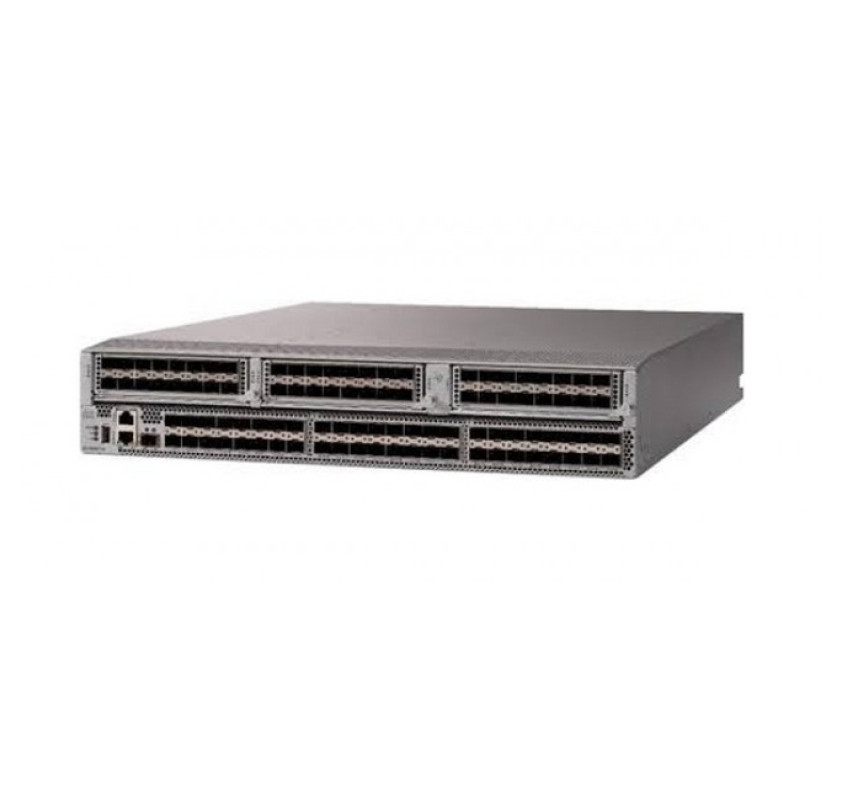

● Комутатор фіксованого форм-фактора з 96 портами SFP+

● 48-портова попередньо активована базова модель початкового рівня

● Додаткові порти

◦ Ліцензія на оновлення на 16 портів пропонує можливість поступового оновлення до 64, 80 і 96 портів

Безпека

● тканинна ізоляція VSAN

● Інтелектуальна перевірка пакетів на рівні порту

● Зонування апаратного забезпечення за списками контролю доступу (ACL)

● Аутентифікація між комутаторами за протоколом безпеки Fibre Channel (FC-SP)

● FC-SP автентифікація хост-комутатор

● RBAC із використанням функцій автентифікації, авторизації та обліку (AAA) RADIUS, TACACS+ або LDAP

● Захищений FTP (SFTP)

● Secure Shell версії 2 (SSHv2)

● Простий протокол керування мережею версії 3 (SNMPv3) із застосуванням розширеного стандарту шифрування (AES)

● Безпека рівня керування

● Шифрування корисного навантаження Cisco TrustSec

● Технологія безпечного завантаження та захисту від підробок

Продуктивність

● Швидкість порту: 4/8/16/32 Гбіт/с з автоматичним визначенням із виділеною смугою пропускання 32 Гбіт/с на порт

● Загальна пропускна здатність 3 Тбіт/с наскрізний повний дуплекс

● Буферні кредити: до 8300 для групи з 16 портів, за умовчанням 500 буферних кредитів на порт і максимум 8270 буферних кредитів для одного порту в групі

● Групи портів: 6 груп портів по 16 портів кожна

● Канал порту: до 16 фізичних посилань зі збалансованим навантаженням, згрупованих в одному каналі порту

Діагностика

● Діагностика Power-On-Self-Test (POST)

● Онлайн-діагностика системи управління здоров’ям (OHMS)

● Внутрішні петлі

● SPAN

● Трасування Fibre Channel

● Пінг Fibre Channel

● Налагодження Fibre Channel

● Аналізатор Cisco Fabric

● Системний журнал

● Статистика на рівні порту

● Діагностика посилань (посилання E-port і F-port)

● Зчитування діагностичного параметра

Здатність обслуговування

● Керування файлами конфігурації

● Телефонуйте додому

● Порт-маяк

● Маяк Link Cable

● Системні світлодіоди

● Перехоплення SNMP для сповіщень

Надійність і доступність

● Оновлення програмного забезпечення Cisco In-Service (ISSU)

● Подвійні резервні джерела живлення з можливістю гарячої заміни

● Відсік вентиляторів із можливістю гарячої заміни та вбудованим перемикачем керування температурою та живленням

● Оптика SFP+ із можливістю гарячої заміни

● Модуль розширення портів із можливістю гарячої заміни

● Перезапуск процесу з відстеженням стану

● Будь-яка конфігурація портів для каналів портів

● Кілька шляхів на основі тканини

● Послуги комбінованої мережі VSAN

● Відстеження портів

● VRRP для IP-інтерфейсу керування

● FEC з портами HBA

● Сповіщення про зміну стану між буферами за допомогою портів HBA

Керування мережею

● Доступ до керування через 2 позасмугові порти Ethernet 10/100/1000 Мбіт/с

◦ mgmt0: порт 10/100/1000BASE-T

◦ mgmt1: порт 1/10G SFP+ №

● Послідовний консольний порт RS-232

● USB-порт для автоматичного ввімкнення живлення

● Протоколи доступу

● Інтерфейс командного рядка (CLI) за допомогою консолі та порту Ethernet

● SNMPv3 з використанням порту Ethernet і внутрішньосмугового IP через доступ до Fibre Channel

● Специфікація Ініціативи управління сховищем даних (SMI-S) Асоціації індустрії мереж зберігання даних (SNIA)

● NX-API для спокійного доступу через HTTPS

● Служба псевдонімів розподілених пристроїв

● Безпека мережі

● Рольовий контроль доступу на основі VSAN (RBAC) з використанням функцій автентифікації, авторизації та обліку (AAA) на основі LDAP, RADIUS і TACACS+

● SFTP

● SSHv2 із застосуванням AES

● SNMPv3 із застосуванням AES

● Менеджер мережі центру обробки даних Cisco

Інтерфейси програмування

● CLI з можливістю сценарію

● API веб-служб Cisco Prime DCNM

● Спокійні інтерфейси NX-API

● Вбудований інтерпретатор Python

● Вбудований менеджер подій Cisco

● Програмний планувальник Cisco NX-OS

Фізичні розміри (В x Ш x Г) і вага

● Розміри: 3,39 x 17,42 x 22,28 дюйма (8,61 x 44,25 x 56,59 см), 2RU

● Можливість встановлення в стандартну 19-дюймову стійку Electronic Industries Alliance (EIA)

● Вага повністю налаштованого шасі: 41,62 фунта (18,88 кг)

Потужність

● Сертифіковані джерела живлення 80 Plus Platinum

● Блок живлення

◦ 1200 Вт AC/HVAC/ HVDC Двонаправлений потік повітря (2 на комутатор)

◦ Резервування електромережі (1+1)

● Два шнури живлення

◦ Стандартний роз’єм CAB-HVAC-C14-2M IEC C14 – Saf-d-grid на розетці джерела живлення

◦ Див. таблицю 6 для настроюваних шнурів живлення змінного струму, які підключаються до розеток змінного струму, що відповідають регіонам

● Вхід змінного струму: від 90 до 305 В

● Вхід постійного струму: від 192 до 400 В

● Частота: від 50 до 60 Гц (номінальна)

● Типове споживання електроенергії

◦ 246 Вт для неактивного 96-портового комутатора з резервуванням блоку живлення (1+1) без оптичних модулів

◦ 330 Вт для 96-портового комутатора з 48 оптичними модулями 32G за типових умов

◦ 555 Вт для 96-портового комутатора з 96 оптичними модулями 32G за типових умов

● Повітряний потік

◦ 2 лотки вентиляторів у стандартній конфігурації

◦ Ззаду вперед (до портів) за допомогою витяжних вентиляторів з боку портів

◦ Спереду назад (всередину від портів) за допомогою впускних вентиляторів з боку портів

◦ Максимум 255 кубічних футів за хвилину (CFM)

◦ Номінальна 110 CFM (25C)

Діапазон температур

● Температура, робоче середовище:

◦ від 32° до 104°F (від 0° до 40°C)

◦ Температура, навколишнє середовище в неробочому стані та зберігання: від -40° до 158°F (від -40° до 70°C)

● Відносна вологість, робоче середовище (без конденсації): від 10 до 90%

● Відносна вологість, навколишнє середовище (без конденсації) у неробочому стані та при зберіганні: від 10 до 95%

● Висота над рівнем моря, робоча: від -197 до 6500 футів (від -60 до 2000 м)

Схвалення та відповідність

● Відповідність вимогам безпеки

● Маркування CE

● UL 60950

● CAN/CSA-C22.2 № 60950

● EN 60950

● IEC 60950

● TS 001

● AS/NZS 3260

● IEC60825

● EN60825

● 21 CFR 1040

● Відповідність EMC

● FCC, частина 15 (CFR 47), клас A

● ICES-003 клас A

● EN 55022, клас A

● CISPR 22, клас A

● AS/NZS 3548, клас A

● VCCI клас A

● EN 55024

● EN 50082-1

● EN 61000-6-1

● EN 61000-3-2

● EN 61000-3-3

Послуги з виробництва тканин

● Сервер імен

● Зареєстроване повідомлення про зміну штату (RSCN)

● Служби входу

● Сервер конфігурації Fabric (FCS)

● Трансляція

● Доставка під замовлення

Розширені функції

● VSAN

● IVR

● Канал порту з багатошляховим балансуванням навантаження

● QoS на основі потоку та зони
