Протоколи

• FC-PH, версія 4.3 (ANSI INCITS 230-1994)
• FC-PH, поправка 1 (ANSI INCITS 230-1994/AM1-1996)
• FC-PH, поправка 2 (ANSI INCITS 230-1994/AM2-1999)
• FC-PH-2, версія 7.4 (ANSI INCITS 297-1997)
• FC-PH-3, версія 9.4 (ANSI INCITS 303-1998)
• FC-PI, версія 13 (ANSI INCITS 352-2002)
• FC-PI-2, версія 10 (ANSI INCITS 404-2006)
• FC-PI-3, версія 4 (ANSI INCITS 460-2011)
• FC-PI-4, версія 8 (ANSI INCITS 450-2008)
• FC-PI-5, версія 6 (ANSI INCITS 479-2011)
• FC-FS, Редакція 1.9 (ANSI INCITS 373-2003)
• FC-FS-2, Редакція 1.01 (ANSI INCITS 424-2007)
• FC-FS-2, поправка 1 (ANSI INCITS 424-2007/AM1-2007)
• FC-FS-3, версія 1.11 (ANSI INCITS 470-2011)
• FC-LS, версія 1.62 (ANSI INCITS 433-2007)
• FC-LS-2, версія 2.21 (ANSI INCITS 477-2011)
• FC-SW-2, версія 5.3 (ANSI INCITS 355-2001)
• FC-SW-3, версія 6.6 (ANSI INCITS 384-2004)
• FC-SW-4, версія 7.5 (ANSI INCITS 418-2006)
• FC-SW-5, версія 8.5 (ANSI INCITS 461-2010)
• FC-GS-3, версія 7.01 (ANSI INCITS 348-2001)
• FC-GS-4, версія 7.91 (ANSI INCITS 387-2004)
• FC-GS-5, версія 8.51 (ANSI INCITS 427-2007)
• FC-GS-6, версія 9.4 (ANSI INCITS 463-2010)
• FCP, версія 12 (ANSI INCITS 269-1996)
• FCP-2, версія 8 (ANSI INCITS 350-2003)
• FCP-3, версія 4 (ANSI INCITS 416-2006)
• FCP-4, версія 2b (ANSI INCITS 481-2011)
• FC-SB-2, версія 2.1 (ANSI INCITS 349-2001)
• FC-SB-3, версія 1.6 (ANSI INCITS 374-2003)
• FC-SB-3, поправка 1 (ANSI INCITS 374-2003/AM1-2007)
• FC-SB-4, версія 3.0 (ANSI INCITS 466-2011)
• FC-SB-5, версія 2.00 (ANSI INCITS 485-2014)
• FC-BB-6, версія 2.00 (ANSI INCITS 509-2014)
• FC-BB-2, версія 6.0 (ANSI INCITS 372-2003)
• FC-BB-3, версія 6.8 (ANSI INCITS 414-2006)
• FC-BB-4, версія 2.7 (ANSI INCITS 419-2008)
• FC-BB-5, версія 2.0 (ANSI INCITS 462-2010)
• FC-VI, версія 1.84 (ANSI INCITS 357-2002)
• FC-SP, версія 1.8 (ANSI INCITS 426-2007)
• FC-SP-2, версія 2.71 (ANSI INCITS 496-2012)
• FAIS, версія 1.03 (ANSI INCITS 432-2007)
• FAIS-2, версія 2.23 (ANSI INCITS 449-2008)
• FC-IFR, версія 1.06 (ANSI INCITS 475-2011)
• FC-FLA, версія 2.7 (INCITS TR-20-1998)
• FC-PLDA, версія 2.1 (INCITS TR-19-1998)
• FC-Tape, версія 1.17 (INCITS TR-24-1999)
• FC-MI, версія 1.92 (INCITS TR-30-2002)
• FC-MI-2, версія 2.6 (INCITS TR-39-2005)
• FC-MI-3, версія 1.03 (INCITS TR-48-2012)
• FC-DA, версія 3.1 (INCITS TR-36-2004)
• FC-DA-2, версія 1.06 (INCITS TR-49-2012)
• FC-MSQS, версія 3.2 (INCITS TR-46-2011)
• Класи обслуговування Fibre Channel: клас 2, клас 3 і клас F
• Стандарт Fibre Channel типи портів: E, F і FL
• розширені типи портів Fibre Channel: SD, ST і TE
• FC-NVMe
• Керування в діапазоні за допомогою IP через Fibre Channel (RFC 2625)
• IPv6, IPv4 і протокол розпізнавання адрес (ARP) через Fibre Channel (RFC 4338)
• Розширений TCP/IP, SNMPv3 і віддалений моніторинг (RMON) на основі стандартів IETF MIB

Порти

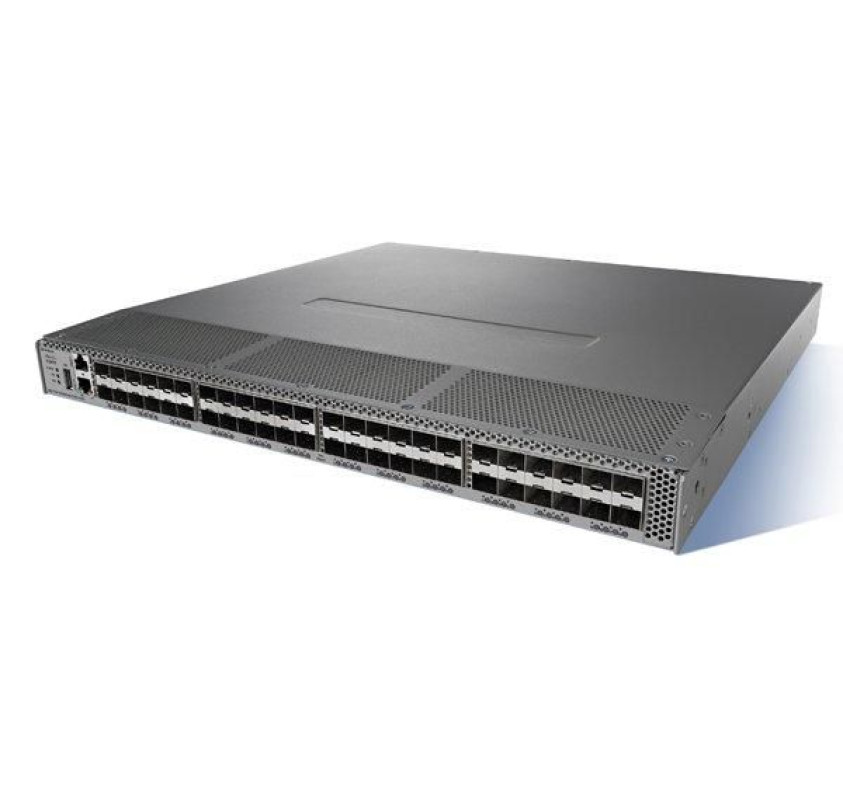

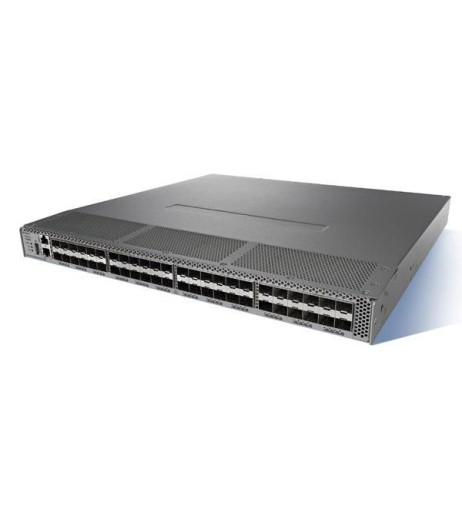

• Фіксована конфігурація з 48 портами 16 Гбіт/с Fibre Channel
• Доступний у 12-портовій базовій моделі, що налаштовується, або як комплект із усіма 48 увімкненими портами
• Увімкніть додаткові порти на 12-портовій базовій моделі за допомогою 12-портової ліцензії на активацію за вимогою

Безпека

• Ізоляція мережі VSAN
• Апаратне зонування за списками контролю доступу (ACL)
• Автентифікація від комутатора за протоколом Fibre Channel Security (FC-SP)
• Автентифікація від хоста до комутатора FC-SP
• На основі ролей контроль доступу (RBAC) за допомогою функцій автентифікації, авторизації та обліку (AAA) RADIUS, TACACS+ або Lightweight Directory Access Protocol (LDAP)
• Захищений FTP (SFTP)
• Протокол Secure Shell версії 2 (SSHv2)
• Простий протокол керування мережею версії 3 (SNMPv3), що реалізує розширений стандарт шифрування (AES)
• Безпека рівня керування

Продуктивність

• Швидкість порту: 2/4/8/16 Гбіт/с автоматичне визначення з 16 Гбіт/с виділеної смуги пропускання на порт
• Буфер кредити: до 256 для групи з 4 портів, із замовчуванням 64 кредити буфера на порт і максимум 253 кредити буфера для одного порту в групі
• PortChannel: до 16 фізичних посилань

Надійність і доступність

• ISSU
• Дві резервовані джерела живлення з можливістю гарячої заміни
• Відсік вентиляторів із можливістю гарячої заміни з інтегрованим керуванням температурою та живленням
• Оптика SFP+ із можливістю гарячої заміни
• Пасивна задня панель
• Перезапуск процесу з відстеженням стану
• Будь-яка конфігурація порту для PortChannels
• Багатошляхове з’єднання на основі інтерфейсу
• Комплектація Per-VSAN служби
• Відстеження портів
• VRRP для з’єднань керування
• Онлайн-діагностика

Керування мережею

• Методи доступу

- Позадіапазонний порт 10/100/1000 Ethernet

- Послідовний порт консолі RS-232

- USB

• Протоколи доступу

- CLI за допомогою консоль і порти Ethernet

- SNMPv3, що використовує порт Ethernet і внутрішньосмуговий IP через доступ до Fibre Channel

- Специфікація Ініціативи управління сховищами (SMI-S) Асоціації промисловості мереж зберігання даних (SNIA)

• Служба розподілених псевдонімів пристроїв
• Безпека мережі

- Per-VSAN RBAC з використанням автентифікації, авторизації та обліку (AAA) на основі RADIUS і TACACS+ функції

- SFTP

- SSHv2 із застосуванням AES

- SNMPv3 із застосуванням AES

• Програми для керування

- Cisco MDS 9000 Family CLI

- Cisco Prime DCNM

Інтерфейси програмування

• Scriptable CLI
• API веб-служб Cisco Prime DCNM

Фізичні розміри (ВxШxГ)

• Розміри (В x Ш x Г): 1,72 x 17,16 x 16,34 дюйма (4,37 x 43,59 x 41,50 см), 1RU
• Встановлюється в стандартну 19-дюймову стійку Electronic Industries Alliance [EIA]
• Вага повністю налаштованого корпусу: 19,84 фунта (9 кг)

Живлення

• Джерело живлення: 300 Вт змінного струму (2 на комутатор)
• Живлення шнур: виїмчастий роз’єм C15, що з’єднується зі штекером C16 на джерелі живлення
• Вхідні характеристики змінного струму
• 100–240 В змінного струму (діапазон 10%)
• 50 до 60 Гц (номінально)
• Повітряний потік: ззаду вперед (до портів)
• 200 погонних футів на хвилину (LFM) через системний вентилятор
• Cisco рекомендує підтримувати мінімальний повітряний простір 2,5 дюйма (6,4 см) між стінками та вентиляційними отворами корпусу та мінімальну горизонтальну відстань 6 дюймів (15,2 см) між двома корпусами, щоб запобігти перегріванню

Діапазон температур

• Температура навколишнього середовища при експлуатації: від 32 до 104°F (від 0 до 40°C)
• Температура, навколишнє середовище в неробочому стані та при зберіганні: від -40 до 158°F (від -40 до 70°C)
• Відносна вологість навколишнього середовища (без конденсації) під час роботи: від 10 до 90%
• Відносна вологість навколишнього середовища (без конденсації) у неробочому стані та при зберіганні: від 10 до 95%
• Висота над рівнем моря, робоча: від -197 до 6500 футів (від -60 до 2000 м)

Схвалення та відповідність

• Відповідність вимогам безпеки
• Маркування CE
• UL 60950
• CAN/CSA-C22.2 № 60950
• EN 60950
• IEC 60950
• TS 001
• AS/NZS 3260
• IEC60825
• EN60825
• 21 CFR 1040
• Відповідність EMC
• FCC, частина 15 (CFR 47) Клас A
• ICES-003, клас A
• EN 55022, клас A
• CISPR 22, клас A
• AS/NZS 3548 клас A
• VCCI клас A
• EN 55024
• EN 50082-1
• EN 61000-6-1
• EN 61000-3-2
• EN 61000-3-3

Fabric services

• Сервер імен
• Повідомлення про зміну зареєстрованого стану (RSCN)
• Служби входу в систему
• Сервер конфігурації Fabric (FCS)
• Загальнодоступний цикл
• Трансляція
• Доставка за замовленням

Розширені функції

• VSAN
• IVR
• PortChannel із багатошляховим балансуванням навантаження
• QoS на основі потоку та зони

Підтримувана оптика, медіа та відстані передачі Cisco

• Докладну інформацію про всі підтримувані трансивери див. у розділі
