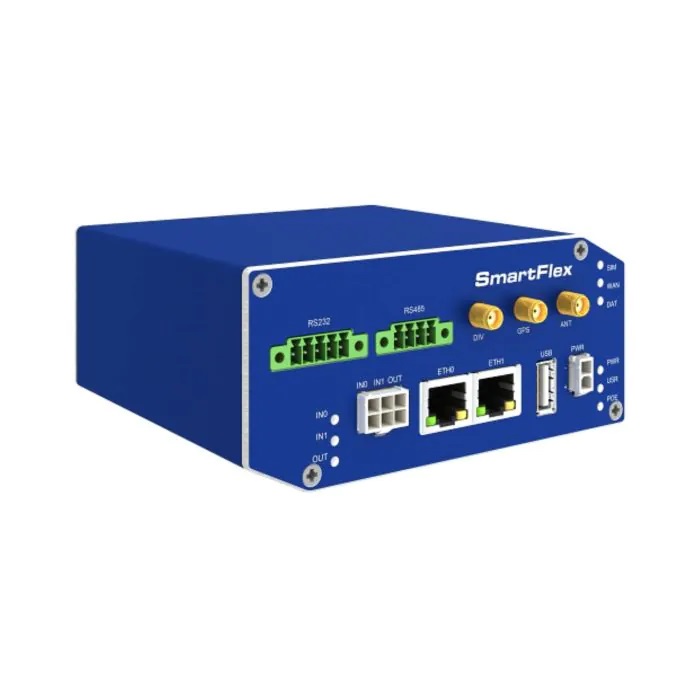

Промислові Ethernet-маршрутизатори та міжмережеві екрани для автоматизації

Промислові Ethernet-маршрутизатори та міжмережеві екрани застосовують для зв’язку між технологічними мережами, керування доступом до обладнання та організації віддаленого обслуговування. Вони допомагають об’єднувати виробничі дільниці, підключати системи диспетчеризації та обмежувати обмін даними між сегментами підприємства. Таке обладнання затребуване в АСУ ТП, енергетиці, транспортній інфраструктурі, комунальному господарстві та системах промислового інтернету речей. Конкретний набір завдань залежить від архітектури мережі та можливостей вибраної моделі.

Під час підбору промислового маршрутизатора важливо враховувати не лише кількість Ethernet-портів. Значення мають продуктивність з увімкненими захисними функціями, підтримувані VPN-протоколи, правила фільтрації, схема електроживлення та умови встановлення. Пристрій для невеликої шафи автоматизації та міжмережевий екран на межі кількох виробничих зон можуть суттєво відрізнятися за вимогами, навіть якщо зовні мають схожий корпус і однакову швидкість мережевих інтерфейсів.

Розділ Terralink призначений для вибору обладнання під такі завдання. Для запиту пропозиції можна вказати потрібний артикул або описати проєкт: кількість підмереж, тип підключення, вимоги до захисту та умови експлуатації. Характеристики конкретної модифікації, комплектацію, наявність і вартість необхідно уточнювати перед оформленням замовлення.

Які завдання вирішує промисловий Ethernet-маршрутизатор

Маршрутизатор передає IP-трафік між різними мережами. У промисловій інфраструктурі це може бути зв’язок між контролерами та сервером диспетчеризації, підключення окремого верстата до мережі підприємства або об’єднання віддалених технологічних об’єктів. Для кожного зв’язку задають маршрути та, за наявності відповідних функцій, обмеження доступу. Це дає змогу зробити взаємодію обладнання зрозумілою та керованою, замість того щоб розміщувати всі пристрої в одній спільній підмережі.

Наприклад, на підприємстві можуть одночасно працювати мережа виробничої лінії, інженерні робочі станції та сервер збору показників. Контролерам потрібно передавати певні дані серверу, а інженеру потрібен доступ для діагностики. Водночас вільний обмін між усіма пристроями не є обов’язковим. Маршрутизатор із міжмережевим екраном дає змогу організувати необхідні з’єднання та визначити межі між ділянками мережі.

Під час вибору слід заздалегідь описати, які пристрої ініціюють з’єднання, які адреси використовують і які сервіси їм потрібні. Така схема допомагає визначити кількість інтерфейсів, необхідність NAT, вимоги до маршрутизації та відповідний рівень контролю трафіку. Вона також спрощує подальше налаштування та перевірку роботи обладнання.

Чим промисловий маршрутизатор відрізняється від офісного

Промислове виконання пов’язане насамперед з умовами експлуатації. Для встановлення в шафі автоматизації можуть бути потрібні кріплення на DIN-рейку, живлення постійним струмом, безвентиляторне охолодження та стійкість до впливів, характерних для об’єкта. Допустима температура, вібрація, електромагнітна сумісність та інші параметри визначаються документацією конкретного виробу. Саме слово «промисловий» не замінює перевірку цих характеристик.

Офісний маршрутизатор зазвичай вибирають для приміщення з відносно передбачуваними умовами. У технологічній шафі поруч можуть розташовуватися джерела живлення, частотні перетворювачі та інше обладнання, що впливає на температуру й електромагнітну обстановку. Тому порівняння лише за швидкістю Ethernet або ціною не відображає всіх вимог до пристрою. Важливо оцінювати всю установку, включно із заземленням, прокладанням кабелів і вентиляцією шафи.

Не менш суттєвим є експлуатаційний бік: резервне копіювання налаштувань, відновлення після заміни, діагностика та доступність оновлень. Для об’єкта, який обслуговують рідко або який розташований далеко від інженерної служби, зручність відновлення може виявитися важливішою за додаткову функцію, що не використовується в реальній роботі.

Міжмережеві екрани для захисту промислових мереж

Промисловий міжмережевий екран контролює трафік між підключеними сегментами відповідно до заданих правил. У базовому випадку правила визначають допустимі адреси, протоколи, порти та напрямки з’єднань. Функціональніші пристрої можуть враховувати стан сесій та інші ознаки обміну. Під час підбору важливо з’ясувати, які саме механізми реалізовані в моделі та чи доступні вони у вибраній версії програмного забезпечення.

Практичне завдання firewall полягає в обмеженні непотрібних зв’язків. Серверу моніторингу можна дозволити отримувати дані від певних контролерів, а сервісній станції — підключатися лише до дільниці, яку вона обслуговує. Такі правила роблять доступ точнішим і зменшують кількість шляхів, якими небажаний трафік здатен потрапляти в технологічну мережу. Водночас коректність правил має перевірятися на реальних робочих сценаріях.

Міжмережевий екран є частиною системи захисту підприємства. Його ефективність залежить від місця встановлення, налаштувань, супроводу та того, чи проходить контрольований трафік через пристрій. З’єднання в обхід вибраної межі мережі необхідно враховувати ще на етапі проєктування, інакше частина обміну залишиться поза встановленою політикою доступу.

Сегментація мережі підприємства та обладнання АСУ ТП

Сегментація дає змогу розділити інфраструктуру на ділянки з різними функціями та вимогами до доступу. Окремо можуть виділятися виробничі лінії, інженерні станції, сервери диспетчеризації, обладнання підрядника та корпоративні інформаційні системи. Між такими ділянками залишають лише необхідні зв’язки. Це полегшує супровід і дає змогу змінювати правила для однієї зони без необґрунтованого розширення доступу до решти.

Промисловий Ethernet-маршрутизатор із функціями firewall зручно розглядати як точку контрольованого обміну між зонами. Для кожного напрямку визначають, хто звертається до обладнання, навіщо це потрібно та які сервіси використовуються. Наприклад, передавання виробничої статистики та завантаження програми в контролер потребують різних дозволів. Їх корисно розділяти навіть тоді, коли обидві дії виконуються з одного інженерного комп’ютера.

Під час використання VLAN необхідно перевірити підтримку потрібної кількості логічних інтерфейсів і можливість фільтрації між ними. Сам поділ на віртуальні мережі ще не визначає політику безпеки. У проєкті мають бути зрозумілими маршрути трафіку, точки застосування правил і порядок перевірки доступу після зміни конфігурації.

VPN для віддаленого обслуговування промислового обладнання

VPN використовують для захищеного передавання даних між майданчиками або підключення фахівця з обслуговування до виділених ресурсів. Такий підхід затребуваний під час діагностики верстатів, підтримки виробничих ліній та обслуговування розподілених об’єктів. Промисловий VPN-маршрутизатор вибирають з урахуванням вимог обох сторін з’єднання: використовуваного протоколу, способу автентифікації, алгоритмів шифрування та сумісності з наявною інфраструктурою.

Наявність VPN не означає, що віддаленому користувачу необхідно відкривати всю мережу підприємства. Доступ можна обмежити адресами конкретного обладнання та сервісами, потрібними для погоджених робіт. Для підрядників корисно заздалегідь визначити порядок надання та припинення доступу, відповідальних працівників і спосіб фіксації підключень. Можливість реалізації цих вимог слід перевірити в документації пристрою та системи керування.

Крім кількості підтримуваних тунелів оцінюють пропускну здатність із шифруванням і поведінку з’єднання в разі втрати зовнішнього каналу. Якщо використовується хмарний сервіс віддаленого доступу, необхідно окремо уточнити умови його роботи, ліцензування та можливість експлуатації пристрою без постійного зв’язку із цим сервісом. Ці параметри впливають на вартість і організацію супроводу.

NAT для підключення верстатів з однаковою адресацією

У промисловій автоматизації трапляються машини та технологічні модулі, що постачаються з однаковими внутрішніми IP-адресами. Під час підключення кількох таких установок до спільної мережі можуть виникати конфлікти адресації. Зміна налаштувань кожного контролера не завжди зручна: вона може вплинути на програми, візуалізацію та сервісні процедури. У відповідній архітектурі промисловий NAT-маршрутизатор допомагає організувати доступ до таких установок через різні зовнішні адреси.

Трансляція адрес дає змогу зберегти внутрішню структуру окремої машини, представляючи її ресурси в іншому адресному просторі. Для проєкту необхідно визначити, чи потрібна відповідність адрес один до одного, трансляція портів або інший підтримуваний режим. Важливо також враховувати, яка сторона має ініціювати з’єднання та як інженерне програмне забезпечення виявляє обладнання.

NAT не гарантує сумісність будь-якого промислового протоколу. Деякі механізми виявлення, широкомовний обмін і протоколи, що передають адресну інформацію всередині повідомлень, потребують окремої перевірки. Тому вибір пристрою слід супроводжувати аналізом реальних з’єднань, а за складної інтеграції — випробуванням типових операцій: діагностики, читання даних, зміни параметрів і завантаження проєкту.

Маршрутизований і прозорий режими підключення

Спосіб підключення міжмережевого екрана впливає на обсяг змін у наявній мережі. У маршрутизованому режимі пристрій з’єднує різні IP-підмережі та бере участь у виборі шляху передавання даних. Такий варіант підходить, коли архітектура передбачає чіткі межі між мережами та дає змогу налаштувати відповідні шлюзи. Перед впровадженням перевіряють адресний план, зворотні маршрути та взаємодію з уже встановленим обладнанням.

Деякі промислові міжмережеві екрани підтримують прозорий режим, який дає змогу фільтрувати трафік без звичного поділу підключених сторін на різні IP-підмережі. Це може бути корисним під час модернізації наявної ділянки, де зміна адрес небажана. Однак доступність такого режиму та чинні в ньому обмеження визначаються конкретною моделлю.

Для вибору важливо оцінити не лише зручність початкового монтажу. Потрібно розуміти, як пристрій обслуговуватимуть, що станеться в разі його відключення та як відновити роботу після заміни. Різні режими можуть підтримувати різні набори функцій, тому вимоги до VPN, NAT, ведення журналів і резервування необхідно перевіряти саме для запланованої схеми підключення.

Ethernet-порти, оптичні підключення та топологія

Кількість фізичних портів має відповідати числу напрямків підключення та вибраній архітектурі. Водночас кілька роз’ємів на корпусі не завжди означають кілька незалежних маршрутизованих інтерфейсів. Частина портів може працювати у складі вбудованого комутатора. Для коректного підбору необхідно перевірити, які інтерфейси можна призначати окремим зонам і як вони взаємодіють із VLAN та правилами firewall.

Мідні Ethernet-з’єднання зазвичай застосовують усередині шаф і між розташованими поруч пристроями. Оптичні інтерфейси розглядають для відповідних до проєкту міжвузлових зв’язків з урахуванням відстані й умов прокладання. Якщо обладнання використовує SFP-модулі, окремо перевіряють підтримувані типи трансиверів, швидкість, волокно, довжину хвилі та сумісність із протилежною стороною лінії.

Запас інтерфейсів корисний, якщо заплановане розширення, але повинен мати конкретне призначення. Наприклад, окремий порт може знадобитися для сервісного сегмента або резервного зовнішнього підключення. Купівля пристрою з великою кількістю роз’ємів без розуміння їхньої ролі не замінює проєктування та може збільшити вартість без помітної користі для об’єкта.

Продуктивність з увімкненим захистом

Швидкість мережевого порту та фактична продуктивність маршрутизатора є різними характеристиками. Гігабітний інтерфейс не гарантує передавання такого самого обсягу даних за будь-якого поєднання шифрування, фільтрації та аналізу трафіку. Для порівняння пристроїв необхідно розглядати показники в режимах, які використовуватимуться на об’єкті, та враховувати умови вимірювань, зазначені виробником.

Навантаження визначається не лише загальним обсягом інформації, що передається. Мають значення кількість одночасних з’єднань, частота створення нових сесій, розміри пакетів і кількість застосовуваних правил. Окремо слід враховувати періодичні завдання: вивантаження архівів, резервне копіювання, віддалену діагностику та оновлення програмного забезпечення. Такі операції можуть створювати піки, яких немає під час звичайного моніторингу.

Під час підготовки вимог корисно перелічити основні потоки та допустимі затримки для кожного з них. Для технологічного обміну важлива передбачуваність роботи, а для передавання великих файлів — достатня пропускна здатність. Якщо через пристрій планують пропускати чутливий до затримок трафік, придатність вибраної схеми необхідно підтвердити до введення обладнання в експлуатацію.

DPI, IDS та IPS: функції для окремих завдань

Розширені засоби аналізу трафіку доступні не в усіх промислових маршрутизаторах і міжмережевих екранах. DPI означає глибший аналіз передаваних даних, IDS — виявлення підозрілої активності, IPS — можливість її блокування в межах реалізованих механізмів. Наявність одного із цих позначень не підтверджує автоматично підтримку решти функцій або всіх використовуваних на підприємстві протоколів.

Для промислового проєкту важливо уточнювати глибину аналізу. Підтримка протоколу може означати його розпізнавання, ведення журналів або можливість застосування детальніших обмежень. Це різні рівні контролю. Якщо необхідно обмежувати певні операції з технологічним обладнанням, така можливість має бути прямо зазначена в документації та перевірена для використовуваної версії прошивки.

Увімкнення додаткових захисних механізмів потребує оцінки продуктивності та впливу на робочий обмін. До технічного завдання корисно включити вимоги до оновлення правил, оброблення хибних спрацювань і діагностики заблокованих з’єднань. Вартість передплат і доступність оновлень також потрібно з’ясувати заздалегідь, щоб початкова комплектація відповідала запланованому строку експлуатації.

Живлення, температура та встановлення в шафі

Перед купівлею промислового маршрутизатора необхідно перевірити діапазон вхідної напруги та сумісність із джерелом живлення об’єкта. Якщо передбачено два входи живлення, слід уточнити схему їх використання. Підключення обох входів до одного джерела не усуває залежність від відмови цього джерела. Реальне резервування визначається всією електричною схемою, а не кількістю клем на корпусі.

Температурний діапазон вибирають за умовами безпосередньо в місці встановлення. Усередині закритої шафи температура може відрізнятися від температури приміщення, особливо за щільного розміщення обладнання. Потрібно враховувати вимоги до вільного простору, орієнтації корпусу та відведення тепла. Безвентиляторна конструкція не скасовує необхідності дотримуватися рекомендацій виробника щодо монтажу.

Окрему увагу приділяють ступеню захисту корпусу, вологості та впливу пилу. Обладнання для встановлення всередині захищеної шафи не можна автоматично вважати придатним для відкритого розміщення надворі. Кріплення на DIN-рейку, заземлення, роз’єми та доступ до клем також оцінюють заздалегідь: це впливає на зручність монтажу, діагностики та подальшої заміни пристрою.

Резервування та відновлення зв’язку

Для об’єктів, що працюють безперервно, важливо визначити поведінку мережі в разі відмови одного з елементів. Резервування може стосуватися живлення, каналу зв’язку, самого маршрутизатора або сусіднього обладнання. Ці завдання потребують різних механізмів. Підтримка двох зовнішніх підключень, наприклад, не означає автоматичного резервування пристрою або збереження всіх активних з’єднань під час перемикання.

У вимогах слід зазначити допустимий час відновлення та критично важливі застосунки. Одним системам достатньо відновити передавання даних після повторного підключення, іншим важливо мінімізувати переривання поточного обміну. Якщо використовуються VPN-тунелі, необхідно враховувати час їх відновлення та поведінку віддаленої сторони. Перевіряти це корисно на тій конфігурації, яку застосовуватимуть у проєкті.

Резервний шлях має зберігати передбачений контроль доступу. Не можна вважати завдання вирішеним, якщо зв’язок відновлюється завдяки обходу міжмережевого екрана. Під час вибору обладнання також варто продумати заміну несправного пристрою: наявність збереженої конфігурації, сумісність запасної моделі та порядок відновлення ліцензій. Це допомагає оцінити готовність системи до реального обслуговування.

Моніторинг, ведення журналів і керування

Промисловий міжмережевий екран має бути зручним не лише під час налаштування, а й у щоденній експлуатації. Адміністратору необхідно бачити стан інтерфейсів, помилки підключень, події VPN і причини блокування трафіку. Можливості діагностики різняться, тому вимоги до журналів, сповіщень та інтеграції із системою моніторингу корисно включати до специфікації нарівні з апаратними характеристиками.

Для розподіленої інфраструктури важливий спосіб централізованого керування. Слід з’ясувати, чи можна масово зберігати конфігурації, оновлювати програмне забезпечення та контролювати зміни правил. Якщо керування залежить від окремої платформи, враховують її ліцензії та умови розміщення. Для невеликого об’єкта може бути достатньо локального інтерфейсу, якщо він забезпечує потрібні функції та зрозумілий порядок відновлення.

Практичне значення мають розмежування повноважень і захист адміністративного доступу. Корисно визначити, хто може переглядати стан, змінювати правила й оновлювати пристрій. Синхронізація часу допомагає зіставляти події на різних вузлах. Резервна копія конфігурації та зафіксована процедура відновлення зменшують невизначеність під час заміни обладнання або усунення наслідків невдалої зміни.

Застосування у виробництві, енергетиці та інфраструктурі

На виробництві промислові маршрутизатори використовують для підключення машин, розмежування технологічних дільниць та організації сервісного доступу. Пріоритетом часто стає сумісність із наявним обладнанням: контролерами, панелями оператора, інженерними станціями та серверними застосунками. Для серійних машин також може бути важливою можливість зберегти типову внутрішню адресацію під час підключення кількох однакових установок.

В енергетиці та комунальному господарстві трапляються розподілені об’єкти з обмеженими можливостями місцевого обслуговування. Тут особливо корисно заздалегідь оцінювати діагностику, відновлення з’єднань і відповідні умови живлення. Температурне виконання та спеціальні галузеві вимоги необхідно підтверджувати для конкретної модифікації. Належність пристрою до промислової серії сама по собі не підтверджує придатність для будь-якої підстанції чи технологічного вузла.

У транспортній, складській та інженерній інфраструктурі завдання можуть включати розділення систем керування, моніторингу та сервісного обслуговування. У всіх випадках вибір починається з опису обміну даними й умов об’єкта. Однакова назва галузі не означає однакової конфігурації мережі: вимоги невеликої локальної шафи та розподіленої системи керування суттєво відрізняються.

Як вибрати обладнання для проєкту

Почніть із переліку пристроїв, які потрібно підключити, та мережевих зон. Укажіть кількість підмереж, адресацію, напрямки обміну та необхідність віддаленого доступу. Потім визначте фізичні підключення: мідні або оптичні лінії, швидкості інтерфейсів і кількість незалежних портів. На цьому етапі зазвичай стає зрозуміло, чи потрібен маршрутизатор із базовою фільтрацією, чи спеціалізований промисловий міжмережевий екран.

Наступний крок — перелік обов’язкових функцій. До нього можуть входити NAT, конкретний VPN-протокол, прозорий режим, VLAN, централізоване керування та резервування. Кожну вимогу бажано пов’язати з практичним завданням. Наприклад, потреба в кількох VPN-тунелях визначається кількістю майданчиків і сервісних підключень, а не лише бажанням мати максимальний запас функцій.

Після цього перевіряють умови встановлення, продуктивність і комплект постачання. Для наявної мережі корисно додати схему та позначити обмеження щодо зміни адрес або зупинки обладнання. Такий запит дає змогу предметно порівнювати моделі, виявляти несумісності до замовлення й уникати ситуації, коли відповідний за основними характеристиками пристрій не підтримує необхідного режиму експлуатації.

Від чого залежить ціна промислового маршрутизатора

Ціна промислового Ethernet-маршрутизатора залежить від апаратної платформи, кількості інтерфейсів, продуктивності, виконання та програмних можливостей. Пристрій для простої маршрутизації між двома мережами та модель для кількох захищених з’єднань із розширеним аналізом трафіку можуть належати до різних цінових категорій. Порівнювати їх коректно за відповідністю завданням, а не лише за швидкістю портів.

Під час розрахунку вартості враховують додаткові компоненти та послуги, якщо вони потрібні. Це можуть бути джерело живлення, оптичні трансивери, монтажне приладдя, ліцензії керування або передплати на оновлення захисних механізмів. Наявність аксесуара на фотографії не підтверджує його включення до комплекту. Склад постачання слід звіряти з точним артикулом і комерційною пропозицією.

Для тривалої експлуатації має значення вартість супроводу. Корисно з’ясувати умови оновлень, строк доступної підтримки та порядок заміни обладнання. Якщо розглядаються кілька варіантів, порівняння має охоплювати однаковий період використання та зіставний набір функцій. Це дає змістовнішу оцінку, ніж вибір винятково за мінімальною початковою ціною.

Поширені запитання про промислові маршрутизатори та firewall
Чи можна використовувати маршрутизатор замість комутатора?

Це залежить від завдання та функцій пристрою. Комутатор зазвичай забезпечує з’єднання пристроїв усередині локального сегмента, а маршрутизатор з’єднує IP-мережі. Деякі моделі поєднують функції, але кількість роз’ємів не підтверджує наявності всіх необхідних режимів. Перевіряти слід конкретну схему підключення.

Чи потрібен firewall, якщо обладнання не підключене до інтернету?

Контроль доступу може бути корисним і всередині підприємства. Технологічні системи взаємодіють з інженерними станціями, серверами та обладнанням підрядників. Міжмережевий екран дає змогу обмежувати ці зв’язки. Необхідність і місце встановлення визначаються архітектурою мережі та характером дозволених з’єднань.

Чи є VPN та IPS у кожній промисловій моделі?

Ні. Набір функцій залежить від пристрою, прошивки та ліцензій. Навіть за наявності VPN необхідно перевірити сумісність протоколів і продуктивність. Для IPS окремо уточнюють підтримувані механізми виявлення, умови оновлення та обмеження вибраної конфігурації.

Чи можна встановити пристрій без зміни адрес?

Таке завдання іноді вирішують прозорим режимом або відповідною схемою NAT. Вибір залежить від наявних з’єднань і можливостей моделі. Перед впровадженням необхідно перевірити, чи зберігається робота потрібних застосунків і чи забезпечується передбачений контроль доступу.

Що перевірити перед введенням в експлуатацію

Після вибору обладнання корисно погодити критерії приймання. До переліку перевірок включають установлення дозволених з’єднань, блокування непотрібного доступу, роботу віддаленої діагностики та відновлення після відключення живлення. Перевірки проводять з урахуванням технологічних обмежень об’єкта, щоб випробування не порушували поточний виробничий процес.

Окремо перевіряють збереження налаштувань, коректність часу в журналах і можливість відновлення конфігурації під час заміни пристрою. Якщо передбачено резервні підключення, оцінюють фактичне перемикання та повернення до основної схеми. Під час використання NAT перевіряють доступ до кожної машини, зокрема установок з однаковими внутрішніми адресами.

Результати зручно зафіксувати разом зі схемою мережі та версією програмного забезпечення. Такий комплект допомагає обслуговувальному персоналу розуміти початкову конфігурацію та швидше знаходити причину відхилень. Для подальших змін правил бажано визначити відповідального працівника та порядок повернення до попередніх налаштувань, якщо нове обмеження вплинуло на необхідний обмін даними.

Запитати пропозицію в Terralink

Щоб підібрати промисловий Ethernet-маршрутизатор або міжмережевий екран, передайте Terralink артикул або основні вимоги проєкту. Укажіть призначення обладнання, кількість мереж і портів, потребу у VPN та NAT, умови живлення й температуру експлуатації. Якщо потрібна заміна наявного пристрою, корисно додати його повне позначення та перелік використовуваних функцій.

Для порівняння варіантів заздалегідь позначте обов’язкові характеристики та допустимі альтернативи. Це особливо важливо під час модернізації АСУ ТП, де зміна одного мережевого вузла може впливати на підключені системи. До запиту також варто включити необхідні аксесуари, ліцензії та вимоги до документації.

Вартість, наявність і строки постачання уточнюються для конкретної позиції. Запит індивідуальної пропозиції дає змогу погодити точну модифікацію та комплектацію до купівлі. Такий підхід допомагає вибирати обладнання під реальну схему експлуатації: від підключення окремого верстата до розмежування кількох виробничих мереж та організації контрольованого віддаленого обслуговування.
